کارت صدا مدل GA-SC23

کارت صدا ( صوتی ) مدل GA-SC23 یک کارت صدای حرفه ای با نرخ نمونه برداری ۱۹۲KHz / 24Bit می باشد . SC23 دارای دو پورت ورودی جهت اتصال میکروفون و یا ساز می باشد که پورت آن حالت ترکیبی یا کمبو دارد بدین صورت که هم میتوان از جک XLR و هم از جک ۶٫۳ میلیمتری استفاده نمود . همچنین GA-SC23 دارای خروجی هدفون مانیتورینگ از نوع جک ۶٫۳ میلی متری بوده و برای هرکدام از این ورودی ها ( میکروفون و ساز ) و همچنین خروجی هدفون قابلیت تنظیم شدت و بلندی صدا را داراست .

طراحی کارت صدا مدل GA-SC23

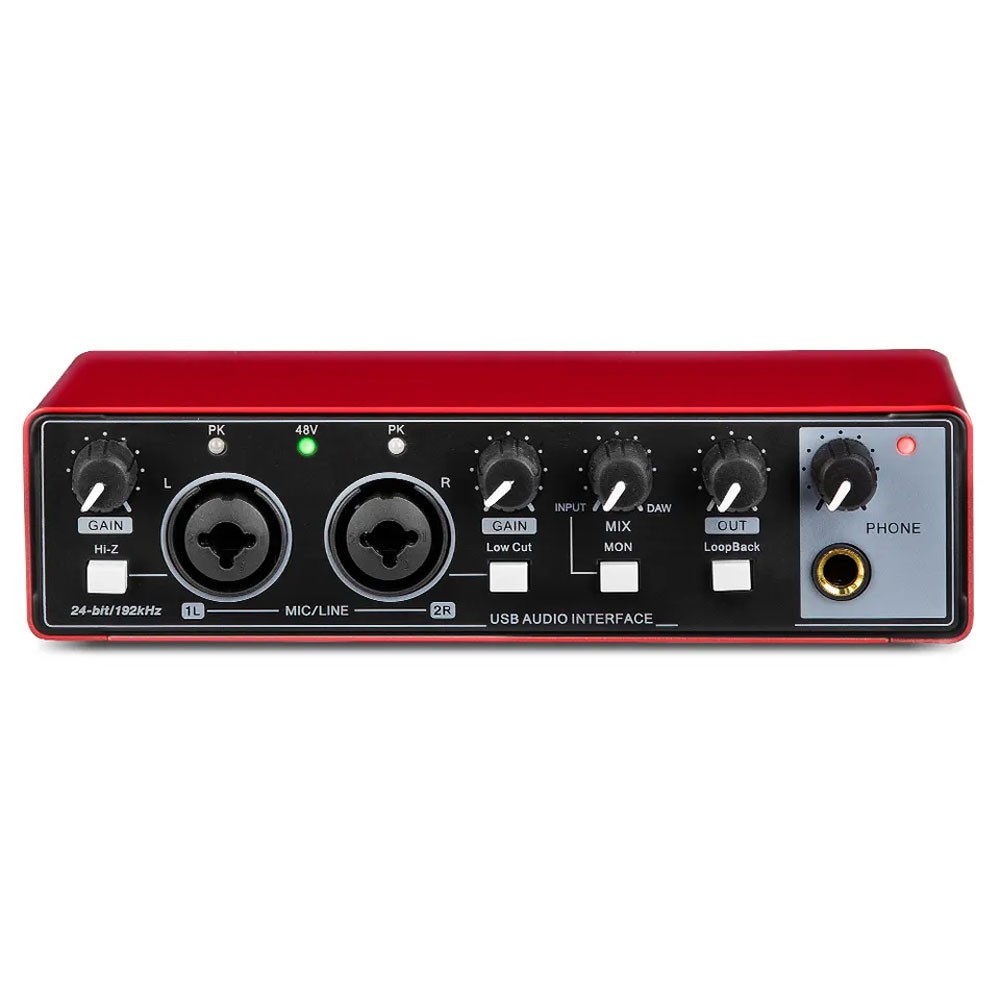

طراحی جلو

همانطور که در بالا ذکر شد در جلوی این کارت صدا دو پورت ترکیبی یا combo ( امکان اتصال فیش XLR و فیش ۶٫۳ میلی متری ) برای اتصال میکروفون و ساز و همچنین دو ولوم برای کنترل شدت و میزان بلندی صدای این دو پورت وجود دارد . دکمه مخصوص فعالسازی قابلیت Hi-Z ، دکمه low cut  ، دکمه تبدیل وضعیت حالت صدای استریو و مونو ، دکمه Loopback ، پورت خروجی هدفون مانیتورینگ از نوع ۶٫۳ میلی متری ، ولوم کنترل میزان صدای هدفون ،  ولوم کنتزل صدای مانیتورینگ و نیز یک ولوم میکس نیز در جلوی این کارت صوتی تعبیه شده است .

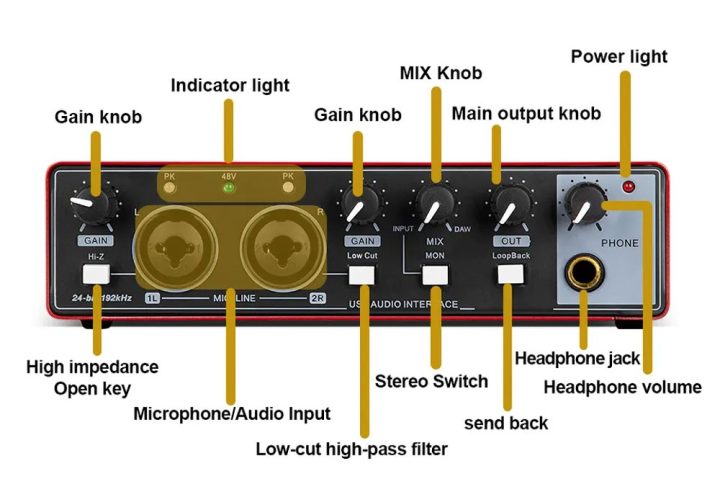

طراحی جلوی کارت صدا مدل GA-SC23

با استفاده از قابلیت LoopBack شما قادر خواهید بود صدای موسسیقی پخش شده در پس زمینه ( در کامپیوتر یا موبایل ) را در حین مراحل ضبط داشته باشید . همچنین این کارت صوتی دارای قابلیت low cut می باشد که برای حذف صداها یا فرکانس های پایین بلا استفاده در هنگام ضبط صدا نیز به کار می رود .

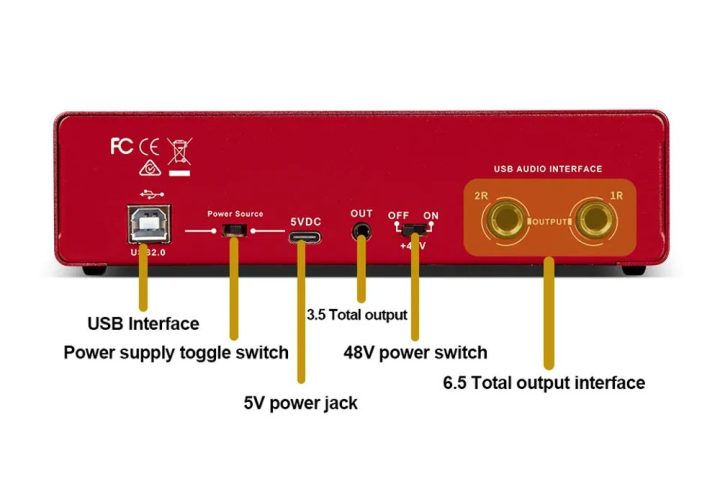

طراحی پشت

در پشت این کارت صدا دو پورت برای تامین برق دستگاه وجود دارد که با سوئیچ موجود در بین آن ها میتوان منبع تامین برق را انتخاب نمود . یکی از این دو پورت از نوع USB Type B و دیگری از نوع  USB type C که کابل آن در پکیج این کارت صوتی موجود است می باشد . همچنین SC23 دارای فانتوم پاور داخلی می باشد که به وسیله دکمه موجود در پشت این دستگاه می توانید آن را خاموش و یا روشن کنید .

دو خروجی از نوع ۶٫۳ میلی متری نیز برای اتصال اسپیکرهای مانیتورینگ و یک خروجی از نوع جک ۳٫۵ میلی متری AUX برای اتصال هدفون مانیتورینگ و یا اسپیکر های پرتابل در پشت کارت صدای SC23 تعبیه شده است .

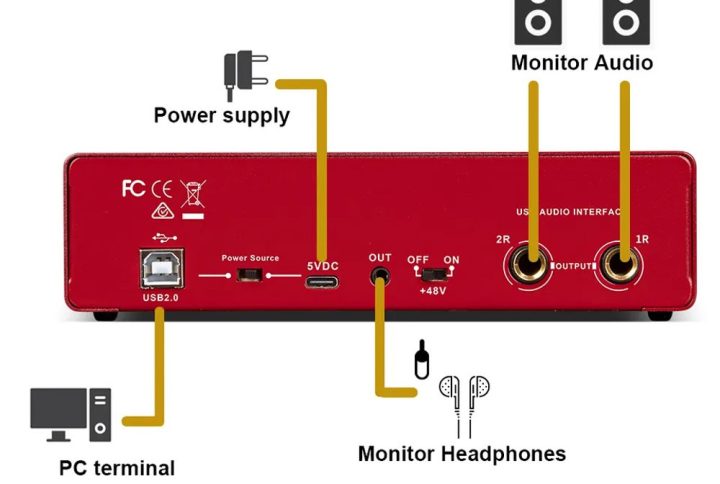

طراحی و نمای پشت کارت صدا مدل GA-SC23
